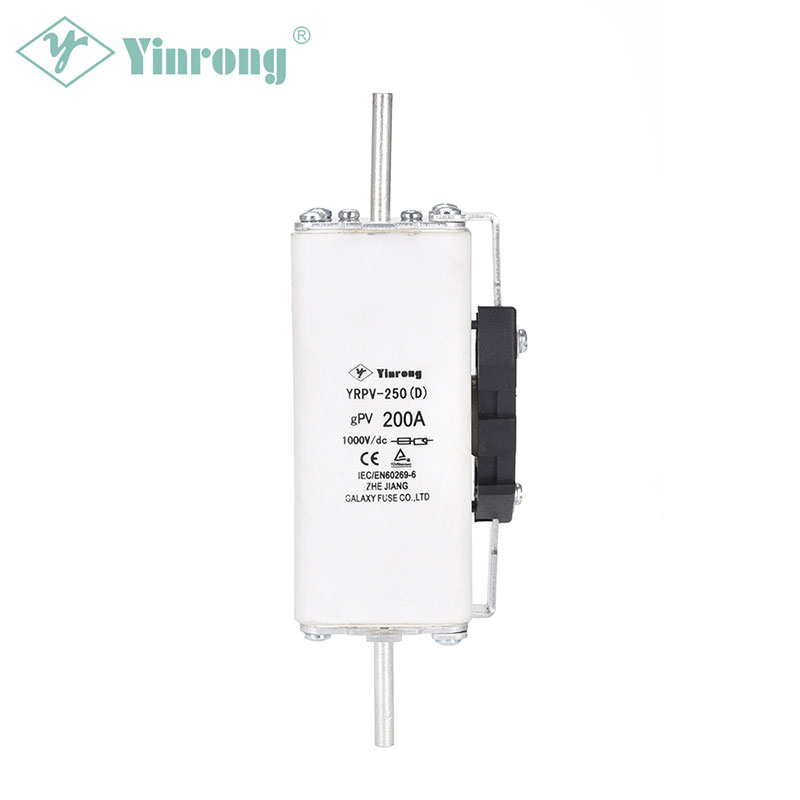

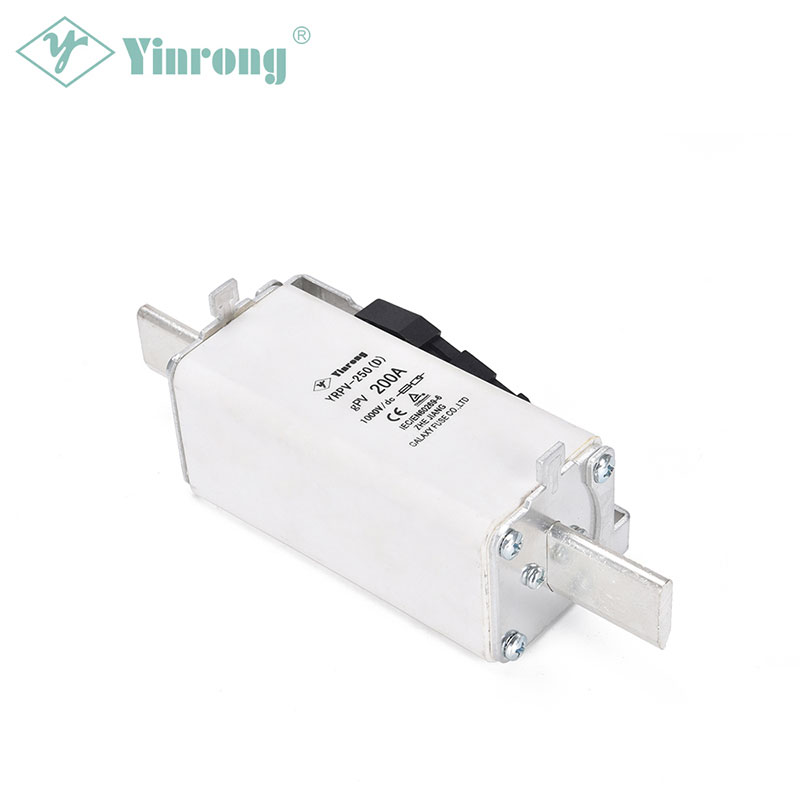

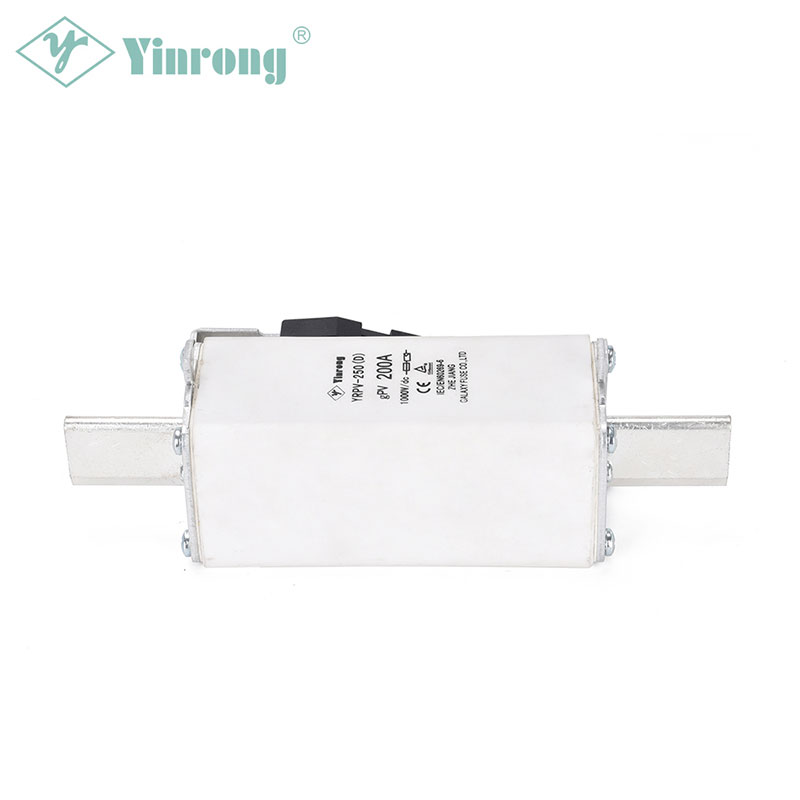

1000VDC 250A NH1XL Solar PV Sigorta Bağlantısı
Təsdiqlər və Standartlar
• IEC60269-6
• GB/T13539.6
Əməliyyat sinfi
• gPV
Xüsusiyyətlər və Faydalar
• 1000VDC Fotovoltaik (PV) sistemi mövcuddur
• 80-250A amper göstəriciləri mövcuddur
• Qlobal qəbul üçün IEC IEC60269-6 standartına cavab verir
• Standartlaşdırılmış NH1XL konstruksiyası
• Yüksək enerji səmərəliliyi üçün aşağı enerji sərfiyyatı dizaynı
• NH vida ilə quraşdırıla bilər
• TUV, CE tərəfindən təsdiqlənmiş 25kA kəsmə gücü
• Striker və mikro açar mövcuddur
Tətbiqlər
• Kombinator qutusu
• PV massivinin qorunması
• İnverterlər
• In-line PV modul mühafizəsi
Tövsiyə olunan Sigorta Tutucusu
• YRPV-250D 1000VDC Qoruyucu Baza
Opsiyonel Aksesuarlar
• Hücumçu
• Mikroaçar
Mənşə ölkəsi
• Çin Xalq Respublikası
Parametrlər
| Məhsul kodu |
Nominal cərəyan |
Qırma qabiliyyəti |
Təhlükəsizlik sertifikatı |
Güc itkisi 1.0In(W) |
Xalis çəki |
|
|
|
| YRPV250D/80NH |
80A |
1000Vdc TUV&CE:20kA
|
●
|
●
|
○
|
16.0 |
0,96 kq |
| YRPV250D/100NH |
100A |
●
|
●
|
○
|
18.9
|
| YRPV250D/125NH |
125A |
●
|
●
|
○
|
21
|
| YRPV250D/160NH |
160A |
●
|
●
|
○
|
29.5
|
| YRPV250D/200NH |
200A |
●
|
●
|
○
|
34.6
|
| YRPV250D/250NH |
250A |
●
|
●
|
○
|
37.5
|
| YRPV250D/80SH |
80A |
●
|
●
|
○
|
16.0 |
0,925 kq |
| YRPV250D/100SH |
80A |
●
|
●
|
○
|
18.9
|
| YRPV250D/125SH |
125A |
●
|
●
|
○
|
21.0 |
| YRPV250D/160SH |
160A |
●
|
●
|
○
|
29.5
|
| YRPV250D/200SH |
200A |
●
|
●
|
○
|
34.6
|
| YRPV250D/250SH |
250A |
●
|
●
|
○
|
37.5
|
Qeyd:●TƏSDİQ EDİLMİŞ SERTİFİKASİYA ÜÇÜN İŞARƏ EDİLİR;○GÖZLƏMƏDƏN SERTİFİKASİYA ÜÇÜN İŞARƏ EDİR
Ölçü (mm)
Modelin izahı
① ……Galaxy qoruyucu kodu……YR
②……“Fotovoltaik”……PV
③……Sığortanın maksimum nominal cərəyanı……250A
④ ……Qoruyucu keçidin nominal cərəyanı……Məsələn:200A
Zaman-cari əyri
