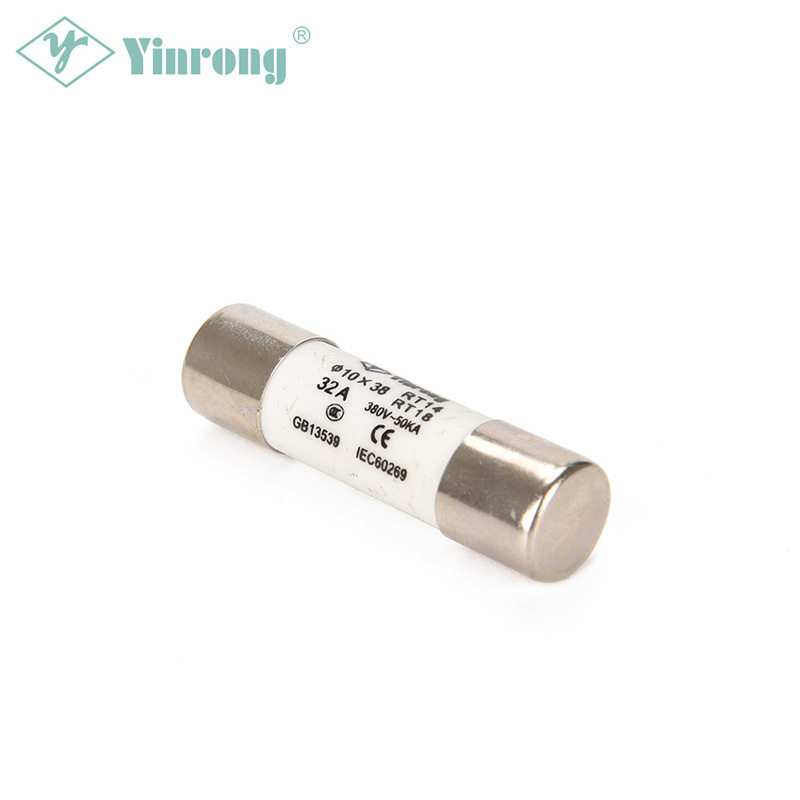

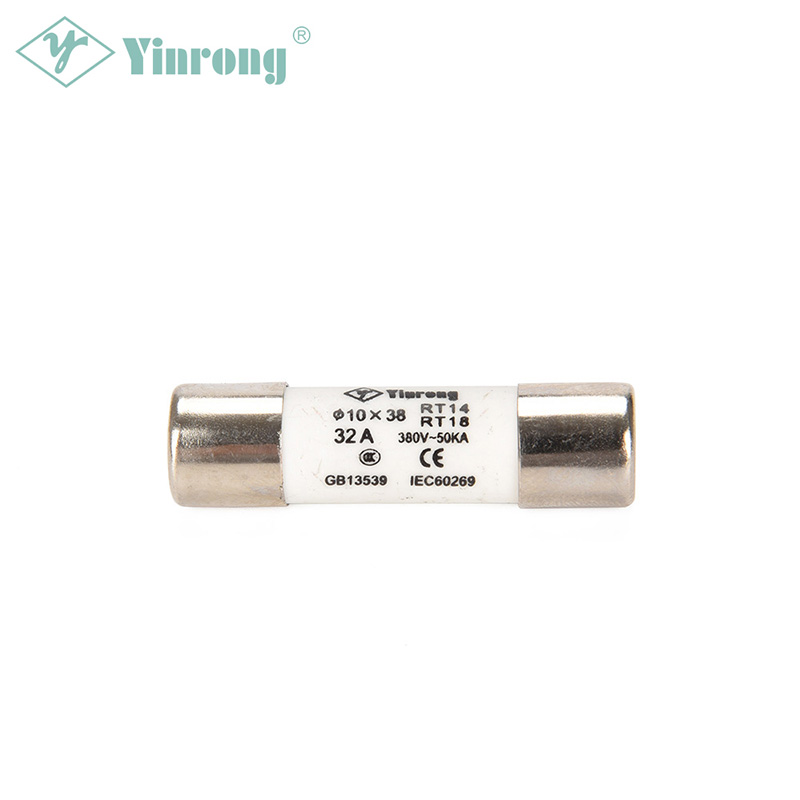

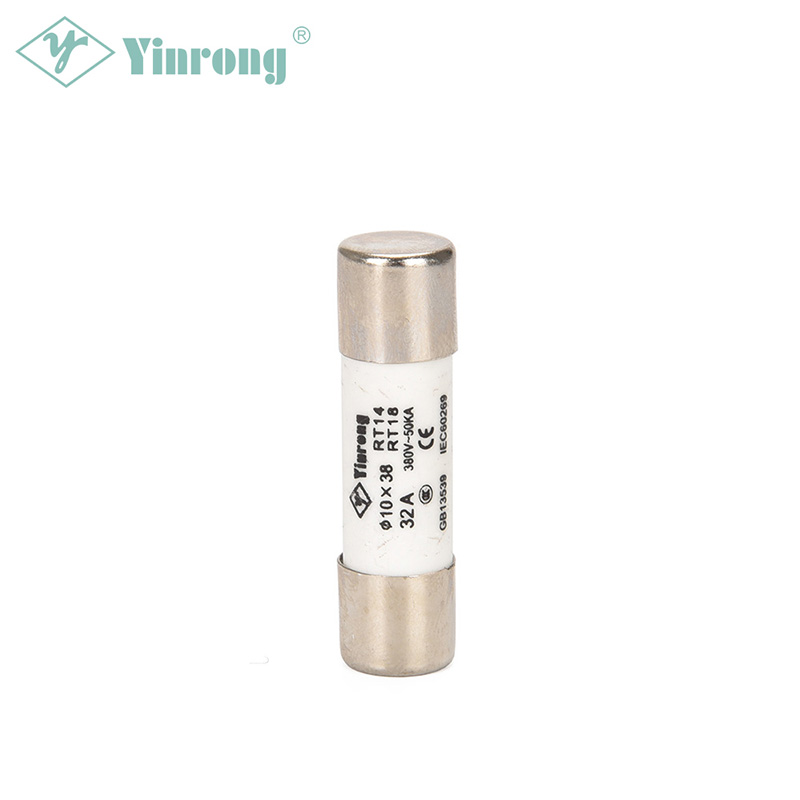

500VAC 32A 10×38 mm Silindrik HRC Sigorta Bağlantısı

500VAC 32A 10×38 mm Silindrik HRC Sigorta Bağlantısı

Təsdiqlər və Standartlar

• IEC60269-1
• IEC60269-2

Əməliyyat sinfi

• gG/gL
• səhər
• aR

Xüsusiyyətlər və Faydalar

• 250VAC, 380VAC, 500VAC və 690VAC elektrik paylayıcı sxemləri və müxtəlif sənaye tətbiqlərini əhatə edir
• 2-32A amper qiymətləri mövcuddur
• Tam əhatəli qorunma
• Qlobal qəbul üçün IEC standartlarına cavab verir
• Standartlaşdırılmış silindrik konstruksiya
• Aşağı temperatur artımı üçün aşağı enerji sərfiyyatı performansı
• DIN relsinə quraşdırıla bilən

Tətbiqlər

• Ümumi sənaye tətbiqləri
• Motor sürücülər
• LV şəbəkəsi işləyir
• Kabel mühafizəsi
• Bərk hal releləri
• Yarımkeçirici qurğular
• Güc düzəldiciləri
• Fasiləsiz Enerji Sistemi
• Konvertorlar

Tövsiyə olunan Sigorta Tutucusu

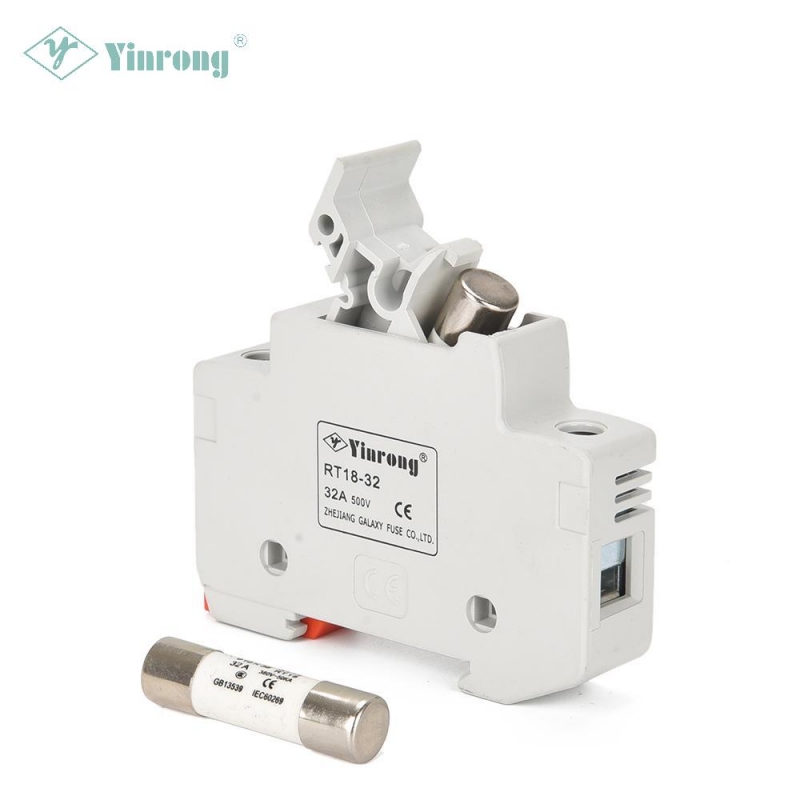

• Göstəricisiz: RT18-32 Qoruyucu Tutucu
• Göstərici ilə: RT18-32X Qoruyucu Tutucu

Mənşə ölkəsi

• Çin Xalq Respublikası

Parametr

Model/Ölçü	Nominal Gərginlik (V)	Nominal cərəyan (A)	Ümumi Ölçü
			ΦC	A	Şek.
10.3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	Şəkil 1
5x20	250	0.5,1,2,4,6,10,12,13	5	20	Şəkil 2
5x25	250	0.5,1,2,4,6,10,12,16	5	25
6x20	250	0.5,1,2,4,6,10,12,16	6	20
6.3x23	250	0.5,1,2,4,6,10,12,16,20	6.3	23
6.3x25	250	0.5,1,2,4,6,10,12,16,20	6.3	25
6,3 x31,5	250/500	0.5,1,2,4,6,10,12,16,20	6.3	31.5
8.5x23	250	0.5,1,2,4,6,10,12,16,20,25	8.5	23
8.5 x 31.5	250/500	0.5,1,2,4,6,10,12,16,20,25	8.5	31.5
8.5x36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10.3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10.3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10.3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14.3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14.3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14.3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14.3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16.7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20.5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20.5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20.5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20.5x127	690	0.5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22.2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14.3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	Şəkil 3
20.5 x76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20.5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114H
20.5x 127H	690	0.5,1,2,4,6,8,10,12,16,20,25,32	20.5	127H
22.2 x58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58H
27x 139H	690	32,40,50,63	27	139H
27x 147H	690	32,40,50,63	27	147H

Ölçü (mm)
