Solar FotoBoltaik Elektrik Qurulması Sistemində Fotovoltaik Array Qorunması üçün Sigortaların Selection analizi

Fotovoltaik güc nəsil sistemi (PV kimi qısaldılmış), fotovoltaik massivin əsas hissəsinin birbaşa elektrik enerjisinə birbaşa elektrik enerjisinə birbaşa elektrik enerjisinə çevrilə bilən komponentlər və alt sistemlərdən ibarətdir. Fotovoltaik serialı birbaşa hadisəni günəş panellərini fotovoltaik serial bağlantısı qutusuna birləşdirərək DC gücünə birbaşa DC gücünə çevrilir və sonra inverterə çevrilir və ya birbaşa əlaqə qutusu vasitəsilə tətbiq olunur. Xərcin 70% -i qədər olan sistemin, fotovoltaik serialın və elektrik enerjisinin səmərəliliyinin optimallaşdırılmasının qorunması texnoloji inkişafın əsas sahələrinə çevrilmişdir.

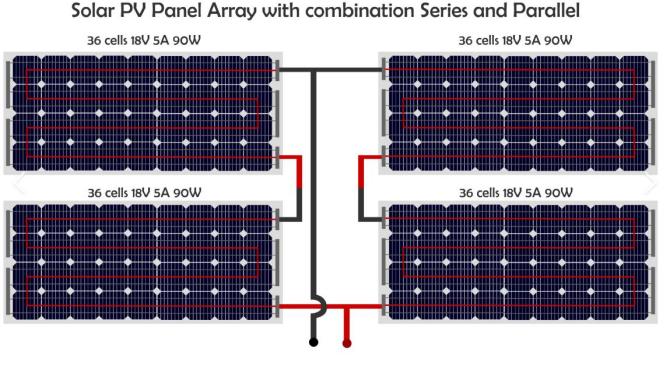

Fotovoltaik sistemin səmərəliliyini yaxşılaşdırmaq üçün bir çox fotovoltaik panellər fotovoltaik simli yaratmaq üçün bir çox fotovoltaik panellər birləşdirilmiş və fotovoltaik iplərin birdən çox qrupu fotovoltaik serial yaratmaq üçün paralel olaraq qoşulmuşdur. Fotovoltaik massivin cərəyanı əlaqə qutusu vasitəsilə birləşir və aşağıya doğru tətbiq bağlantısına daxil olur. Fotovoltaik panelin enerji yükünün olmamasına və bir arızanın baş verdiyi zaman ümumi elektrik enerjisinin səmərəliliyinə təsir etməsinin qarşısını almaq və günahsız və ya yerli anormallıqların səbəb olduğu həddindən artıq təhlükələrin qarşısını almaq üçün hər fotovoltaik simli hər iki ucunda sigortalarla quraşdırılmalıdır. Fotovoltaik sətrində qısa bir dövrə çatışmazlığı baş verdikdə, serial sigortası tez bir zamanda serialın normal işləməsini təmin etmək üçün səhv hissəni təcrid edəcək və təcrid edəcəkdir.

Bundan əlavə, serial qoruyucuları, xüsusən də qısa dövrə cərəyanı bir PV sətirinin cərəyanından daha yüksək olduqda, aşağı axın komponentlərindən qidalanan cərəyanlardan qorunma təmin edə bilər. Sigortanın qiymətləndirilən qırılması sisteminin təhlükəsiz işləməsini qorumaq üçün bu qədər ekstremal şəraiti əhatə edə bilməlidir.

Beynəlxalq standartlar və daxili spesifikasiyalar

PV DC tərəfinin qorunması baxımından müvafiq beynəlxalq və daxili standartlar vacib rəhbərlik təmin edir. Məsələn, ABŞ Milli Standartının 690.99-cu maddəsiDüyü / nfpa 70"Milli Elektrik Kodu" (NEC) (NEC), PV alt sistem sxemlərində, pv çıxış sxemləri, inverter çıxış sxemləri və enerji saxlama batareyası sxemlərində dirijor və avadanlıqların dirijor və avadanlıqların qorunması şərtlərinə cavab verməlidir. Bundan əlavə, Çin ekvivalent IEC standartını qəbul edirGB / T 16895.32-2021Standart test şəraitində olan standart test şəraitində, kabelin davamlı cari daşıma qabiliyyəti, qısa qapanma, həddindən artıq yükləmə qorunmasının 1,25 dəfə bərabər və ya daha çox olduqda, həmçinin istehsalçının xüsusi məhsul təlimatları ilə birlikdə qoruyucu seçmək tövsiyə olunur.

İec inkişaf etmişdirIEC 60269-6 standartXüsusi olaraq, fotovoltaik qoruyucuların performans tələblərini davamlı qısa qapalı cərəyanlara tab gətirmək və tez bir zamanda zərbə vurmaq kimi fotovoltaik sistemin qorunması sigortaları üçün. Eyni zamanda, UL-ın texniki spesifikasiyasıMövzu 2529Fotovoltaik sistemlərdə aşağı gərginlikli sigorta üçün vacib rəhbərlik təmin edir. İkisi, əsən cərəyan və temperatur düzəliş əmsallarının istifadəsi ilə bir qədər fərqlidir.

Sigorta seçim mülahizələri

Fotovoltaik sistemlərdə qoruyucular seçərkən aşağıdakı göstəricilərə yönəldilməlidir:

Qiymətləndirilmiş gərginlik: Sigetin qiymətləndirilmiş gərginliyi sistemin çatacağı maksimum açıq dövrə gərginliyinə (VOC) cavab verməlidir. Xüsusilə soyuq ərazilərdə, ən aşağı mühit temperaturunda fotovoltaik panelin açıq dövrə gərginliyi düzəldilməsi dəyəri nəzərə alınmalıdır.

Rated Cari: Fotovoltaik panellər olan seriyalarda birləşdirilmiş sigortalar üçün, rated cari, rated indiki ISC (ISC qısamüddətli cərəyandır) ümumiyyətlə tələb olunur. IEC standartı In≥1.42 ISC-yə yenidən baxılır və ABŞ UL Standard ISC-də ISC-dir. Həqiqi tətbiq mühiti ilə birlikdə seçmək lazımdır.

Breaking Tutum: Sigortanın qırılma qabiliyyəti qısa dövrə cərəyan zirvəsinin öhdəsindən gəlmək və avadanlıqları zərərdən qorumaq üçün kifayət olmalıdır.

Ətraf mühitin uyğunlaşdırılması: Yüksək temperatur və ya sıx quraşdırma vəziyyətində, qiymətləndirilən dəyər, uzunmüddətli sabit əməliyyat təmin etmək üçün sigorta istehsalçısının tövsiyələrinə uyğun olaraq qiymətləndirilmiş dəyər düzgün şəkildə azaldılmalıdır.

Rəy

Photovoltaic massivlərdə DC qoruyucularının quraşdırılması yalnız avadanlıqları qorumaq və elektrik enerjisi istehsalının səmərəliliyini artırmaq üçün lazımi bir vasitə deyil, həm də bütün sistemin təhlükəsiz işləməsini təmin etmək üçün vacib bir tədbirdir. Sigortaların ağlabatan seçimi, sistemin uzunmüddətli etibarlılığını və iqtisadiyyatını təmin etmək üçün fotovoltaik panellərin iş mühiti, qısa dövrə cərəyanının, açıq dövrə və s. Kimi amillərin hərtərəfli baxılmasını tələb edir.

Məsələn, Zhejiang Galaxy Fuse Co., Ltd1000Vdc 30a 10x38mm günəş py sigorta bağlantısıvə1500Vdc 30a 10x85mm günəş pv sigorta bağlantısıvə1500Vdc 630A 3L Bolt Tipi Günəş PV Sigorta LinkFotovoltaik qoruyucular fotovoltaik əlaqə şkaflarının əsas mühafizə mövqelərində geniş istifadə edilmişdir. Mükəmməl performans və yüksək standart sertifikatlaşdırma ilə, bu qoruyucular, sistemin səmərəli işləməsinə kömək edən fotovoltaik güc nəsil layihələri üçün sabit və etibarlı həllər təmin edir.
