Kvadrat gövdəli yüksək sürətli qoruyucu nədir və yarımkeçiricilərin qorunması üçün niyə vacibdir

Müasir elektrik sistemlərində həssas güc elektronikasının qorunması həmişəkindən daha vacibdir. İnverterlər, çeviricilər, EV doldurma sistemləri və sənaye sürücüləri kimi cihazlar IGBT, SCR, MOSFET və diodlar kimi yarımkeçirici komponentlərə çox etibar edir. Qısa bir həddindən artıq cərəyan belə bu bahalı komponentlərə daimi olaraq zərər verə bilər.

A SquBədən Yüksək Sürətli Sigortadırnasaz cərəyanlara son dərəcə tez reaksiya vermək və yarımkeçirici cihazları fəlakətli nasazlıqdan qorumaq üçün xüsusi olaraq hazırlanmışdır. Bu qoruyucular bərpa olunan enerji sistemlərində, elektrik nəqliyyat vasitələrinin infrastrukturunda, sənaye avtomatlaşdırmasında və enerjiyə çevrilmə avadanlıqlarında geniş istifadə olunur.

Bu təlimat kvadrat gövdəli yüksək sürətli qoruyucular haqqında bilmək üçün lazım olan hər şeyi, o cümlədən onların iş prinsiplərini, əsas xüsusiyyətlərini, üstünlüklərini, tətbiqlərini, seçim meyarlarını və sənaye meyllərini araşdırır. Şirkətlərin niyə bəyəndiyini də izah edirikYinrongqlobal sigorta bazarında mühüm təchizatçılara çevrilirlər.

Mündəricat

• 1. Kvadrat Bədən Yüksək Sürətli Sigorta nədir?
• 2. Yarımkeçiricilərin qorunması üçün yüksək sürətli qoruyuculara niyə ehtiyac var?
• 3. Kvadrat Gövdəli Yüksək Sürətli Qoruyucuların Əsas Xüsusiyyətləri
• 4. Kvadrat Bədən Yüksək Sürətli Qoruyucu Necə İşləyir?
• 5. Tipik Tətbiqlər
• 6. Texniki Spesifikasiyalara Baxış
• 7. Kvadrat Bədən Sigortası və Ənənəvi Qoruyucu
• 8. Düzgün qoruyucunu necə seçmək olar
• 9. Quraşdırma və Baxım Məsləhətləri
• 10. Yarımkeçirici Fuse Texnologiyasında Gələcək Trendlər
• Tez-tez verilən suallar

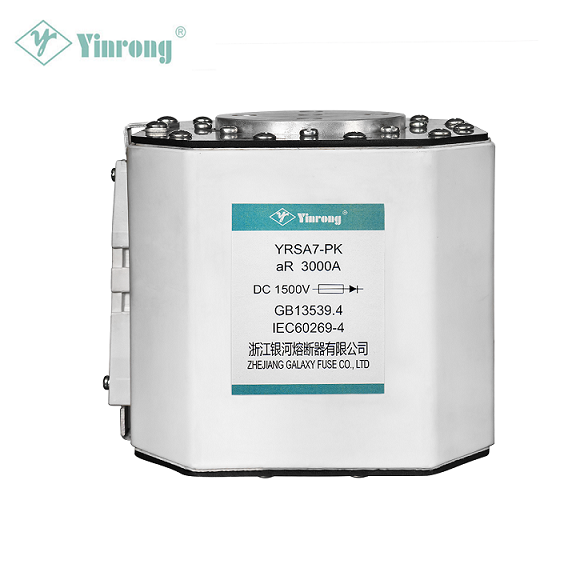

1. Kvadrat Bədən Yüksək Sürətli Sigorta nədir?

A Kvadrat Gövdəli Yüksək Sürətli Sigortanasaz cərəyanları son dərəcə tez kəsmək üçün nəzərdə tutulmuş yarımkeçirici qoruyucu qoruyucu növüdür. Onun kvadrat formalı korpusu əla istilik yayılmasını və elektrik performansını qoruyarkən enerji sistemlərində səmərəli quraşdırmaya imkan verir.

Ümumi təyinatlı qoruyuculardan fərqli olaraq, yüksək sürətli yarımkeçirici qoruyucular həssas elektron komponentləri qorumaq üçün optimallaşdırılmışdır, məsələn:

• IGBT modulları
• Güc diodları
• SCR tiristorları
• MOSFET cihazları
• Güc çeviriciləri

Bu qoruyucular nasazlıq enerjisini sürətlə məhdudlaşdırmaq və yarımkeçirici cihazlara tətbiq olunan istilik gərginliyini minimuma endirmək üçün hazırlanmışdır. Sənaye spesifikasiyalarına görə, kvadrat gövdəli yüksək sürətli qoruyucular milli saniyə ərzində reaksiya verərkən son dərəcə yüksək cərəyanları kəsə bilər.

2. Yarımkeçiricilərin qorunması üçün yüksək sürətli qoruyuculara niyə ehtiyac var?

Yarımkeçirici komponentlər həddindən artıq cərəyan şəraitinə çox həssasdır. Hətta kiçik sünbüllər də onları dərhal məhv edə bilər.

Ənənəvi qoruyucular bu cihazları effektiv şəkildə qorumaq üçün çox yavaş reaksiya verir. Buna görə də yüksək sürətli yarımkeçirici qoruyucular son dərəcə sürətli cavab müddəti ilə hazırlanmışdır.

Yüksək Sürətli Qoruyucuların İstifadə Edilməsinin Əsas Səbəbləri

• Ultra sürətli nasazlıq cərəyanının kəsilməsi
• Bahalı yarımkeçirici modulların qorunması
• Termal zərərin azaldılması
• Təkmilləşdirilmiş avadanlıq etibarlılığı
• Kaskad sisteminin nasazlığının qarşısının alınması

Yüksək sürətli kvadrat gövdə qoruyucuları yarımkeçirici cihazların təhlükəsiz iş hədlərini aşmazdan əvvəl nasazlıq cərəyanlarını məhdudlaşdırmağa və gücü kəsməyə qadirdir.

3. Kvadrat Gövdəli Yüksək Sürətli Qoruyucuların Əsas Xüsusiyyətləri

Kvadrat gövdəli yüksək sürətli qoruyucular onları yüksək performanslı elektrik sistemləri üçün ideal edən bir sıra texniki üstünlüklər təklif edir.

Mühüm Dizayn Xüsusiyyətləri

• Son dərəcə sürətli reaksiya
• Yüksək kəsmə qabiliyyəti
• Aşağı I²t enerji buraxılması
• Kompakt kvadrat korpus dizaynı
• Çoxlu montaj variantları
• Vizual yanmış qoruyucu göstəricilər

Bir çox modellər 1500V DC-ə qədər gərginlik dərəcələrini və sənaye sistemləri üçün yüksək cərəyan imkanlarını dəstəkləyir.

4. Kvadrat Bədən Yüksək Sürətli Qoruyucu Necə İşləyir?

Kvadrat gövdəli yüksək sürətli qoruyucunun işləməsi xüsusi hazırlanmış qoruyucu elementlərin idarə olunan əriməsinə əsaslanır.

İş prinsipi

1. Arızalı cərəyan meydana gəlir
2. Sigorta elementi sürətlə qızır
3. Element millisaniyələrdə əriyir
4. Qövs əmələ gəlir və tez sönür
5. Dövrə təhlükəsiz şəkildə kəsilib

Daxili tikinti adətən daxildir:

• Gümüş qoruyucu elementlər
• Kvars qum doldurucusu
• Seramik korpus
• Yüksək keçiricilik terminalları

Bu materiallar qoruyucuya cərəyan axını məhdudlaşdırarkən qövs enerjisini udmaq və yaymaq imkanı verir.

5. Tipik Tətbiqlər

Kvadrat gövdəli yüksək sürətli qoruyucular yüksək güclü elektron cihazlardan istifadə edən sənayelərdə geniş istifadə olunur.

Ümumi Tətbiqlər

• Elektrikli avtomobil doldurma stansiyaları
• Günəş fotovoltaik çeviriciləri
• Külək enerjisi sistemləri
• Batareya enerji saxlama sistemləri
• Sənaye mühərrikləri
• UPS enerji təchizatı
• Güc çevrilmə sistemləri

Bu qoruyuculardan tez-tez sənaye avtomatlaşdırma avadanlıqlarında regenerativ sürücülərdə və DC avtobus sistemlərində istifadə olunur.

6. Texniki Spesifikasiyalara Baxış

Fərqli bədən ölçüləri və montaj üslubları mühəndislərə kvadrat gövdə qoruyucularını müxtəlif güc sistemlərinə inteqrasiya etməyə imkan verir.

7. Kvadrat Bədən Sigortası və Ənənəvi Qoruyucu

8. Sağ Kvadrat Bədən Yüksək Sürətli Sigorta necə seçilir

Düzgün qoruyucu seçimi düzgün dövrə qorunmasını təmin etmək üçün vacibdir.

Əsas Seçim Faktorları

• Gərginlik dərəcəsi
• Cari reytinq
• Kəsmə qabiliyyəti
• Sigortanın işləmə sinfi (aR və ya gR)
• Soyutma şəraiti
• Quraşdırma üsulu
• Avadanlıq növü

İstehsalçılar bəyənirlərYinrongmüştərilərə tətbiqi üçün düzgün qoruyucu seçməyə kömək etmək üçün ətraflı məlumat cədvəlləri və mühəndislik dəstəyi təqdim edin.

9. Quraşdırma və Baxım Məsləhətləri

Optimal qoruyucu performansını təmin etmək üçün düzgün quraşdırma vacibdir.

Ən yaxşı təcrübələr

• Sigorta terminallarında düzgün fırlanma anı təmin edin
• Uyğun qoruyucu tutuculardan istifadə edin
• Düzgün ventilyasiyanı qoruyun
• Sigorta göstəricilərini mütəmadi olaraq yoxlayın
• Qoruyucuları eyni qiymətlərlə əvəz edin

Müntəzəm yoxlama həddən artıq istiləşməni, boş əlaqələri və ya ətraf mühitə ziyanı aşkar etməyə kömək edə bilər.

10. Yarımkeçirici Fuse Texnologiyasında Gələcək Trendlər

Güc elektronikası inkişaf etməyə davam etdikcə, yüksək performanslı qoruyucu qoruma tələbi sürətlə artır.

Yaranan Trendlər

• Yüksək gərginlikli DC qorunması
• Təkmilləşdirilmiş qövs yatırma texnologiyaları
• Kompakt qoruyucu dizaynları
• Ağıllı monitorinq sistemləri ilə inteqrasiya
• Daha yaxşı istilik idarəetmə materialları

kimi istehsalçılarYinrongbərpa olunan enerji, EV enerji doldurma infrastrukturu və ağıllı elektrik şəbəkələri daxil olmaqla müasir tətbiqləri dəstəkləmək üçün qabaqcıl qoruyucu texnologiyalarına sərmayə qoyurlar.

Tez-tez verilən suallar

1. aR və gR qoruyucu sinifləri arasında fərq nədir?

aR qoruyucuları yarımkeçiricilər üçün qısaqapanmadan qorunma təmin edir, gR qoruyucuları isə həm həddindən artıq yüklənmədən, həm də qısaqapanmadan qoruyur.

2. Normal qoruyucu yüksək sürətli yarımkeçirici qoruyucunu əvəz edə bilərmi?

Xeyr. Standart qoruyucular çox yavaş işləyir və həssas yarımkeçirici komponentləri qoruya bilməz.

3. Hansı sənaye sahələrində kvadrat gövdəli yüksək sürətli qoruyuculardan istifadə olunur?

Sənayelərə bərpa olunan enerji, elektrik nəqliyyat vasitələri, sənaye avtomatlaşdırılması və elektrik elektronikası daxildir.

4. Yüksək sürətli qoruyucu nə qədər sürətlə işləyir?

Yarımkeçirici qoruyucuların əksəriyyəti nasazlıq cərəyanının enerjisini məhdudlaşdırmaq üçün millisaniyədə işləyir.

5. Yüksək sürətli qoruyucular nə qədər işləyir?

Onların ömrü istismar şəraitindən asılıdır, lakin düzgün seçim və quraşdırma ilə onlar uzun illər davam edə bilər.

Nəticə

Kvadrat Bədən Yüksək Sürətli Sigortalar müasir elektrik sistemlərinin və yarımkeçirici cihazların qorunmasında mühüm rol oynayır. Onların ultra sürətli reaksiyası, yüksək kəsilmə qabiliyyəti və möhkəm dizaynı onları bərpa olunan enerji, elektrik nəqliyyat vasitələri və sənaye avtomatlaşdırılması kimi sənayelərdə əvəzolunmaz edir.

Etibarlı yarımkeçirici mühafizə həlləri axtarırsınızsa, mühəndislik qrupuYinrongtətbiqlərinizə uyğunlaşdırılmış peşəkar rəhbərlik və yüksək performanslı qoruyucu məhsulları təmin edə bilər.

Ətraflı məhsul məlumatı, fərdi həllər və ya texniki dəstək üçün zəhmət olmasabizimlə əlaqə saxlayınbu gün və qabaqcıl qoruyucu texnologiyanın enerji sistemlərinizin təhlükəsizliyini və etibarlılığını necə artıra biləcəyini kəşf edin.
