Tez işləyən qoruyucu və adi qoruyucu: əsl fərq nədir?

Güc elektron sistem dizaynında qoruyucu seçimi birbaşa avadanlıqların təhlükəsizlik sərhədlərini və nasazlıqdan qorunmanın effektivliyini müəyyən edir. Adi qoruyuculara qarşı sürətli işləyən qoruyucularla qarşılaşdıqda, bir çox mühəndis material elmində, reaksiya mexanizmlərində və tətbiq ssenarilərindəki fundamental fərqlərə göz yumaraq, yalnız nominal cərəyan və gərginliyə əsaslanan kobud seçimlər edir. Bu nəzarət yeni enerji və enerji saxlama sistemlərində ciddi risklər yarada bilər.

Bu məqalə mühəndislərə düzgün seçim qərarları verməyə kömək etmək üçün sürətli işləyən qoruyucularla adi qoruyucular arasındakı əsas fərqlərin sistematik təhlilini təqdim edir - struktur dizayn və əritmə mexanizmlərindən tətbiq sərhədlərinə qədər.

Struktur və materiallar: "Metal məftildən" "Dəqiq əriyən elementə" qədər

Adi qoruyucunun əriyən elementi adətən həndəsi formalı metal məftildən hazırlanır, sadə quruluşa və aşağı istehsal dəyərinə malikdir. Onun ərimə məntiqi həddindən artıq yük cərəyanının yaratdığı Joule istiliyinə əsaslanır; istilik yığılması ərimə nöqtəsinə çatdıqda, element əriyir və dövrəni açır. Bu dizayn onu sürətli reaksiyanın kritik olmadığı ssenarilər üçün uyğun edir, məsələn, kabellər və naqillər üçün həddindən artıq yüklənmədən qorunma.

Sürətli fəaliyyət göstərən qoruyucu həm material, həm də quruluş baxımından xüsusi olaraq optimallaşdırılmışdır. Onun əriyən elementi təmiz gümüşdən, gümüşlə örtülmüş misdən və ya saf misdən hazırlanmışdır, daralmış dairəvi deşik boyunları olan düzbucaqlı nazik zolaq kimi formalaşır və müəyyən yerlərdə əvvəlcədən yerləşdirilmiş aşağı ərimə nöqtəli lehim ləkələridir. Bu dizaynın ixtiraçılığı ondan ibarətdir ki, həddindən artıq yüklənmə və ya az-çoxlu qısaqapanma cərəyanı baş verdikdə, lehim yeri əvvəlcə əriyir və metallurgiya effekti ilə daralmış boyunda elementin sürətlə kəsilməsini sürətləndirir, mikrosaniyələrlə millisaniyələrə qədər dövrə kəsilməsinə nail olur.

Əslində, adi qoruyucular "təbii istilik yığılmasına" güvənirlər, sürətli işləyən qoruyucular isə struktur və material mühəndisliyi vasitəsilə "aktiv sürətlənmiş qırılmaya" nail olurlar - bu, ikisi arasındakı ən əsas fərqdir.

Cavab sürəti: Millisaniyə və mikrosaniyə fərqi

Cavab sürəti iki qoruyucu növü arasında ən intuitiv fərqləndiricidir.

Adi qoruyucular üçün ərimə vaxtı həddindən artıq yük cərəyanı ilə tərs mütənasibdir: nominal dəyəri aşan cərəyan nə qədər yüksəkdirsə, ərimə vaxtı bir o qədər qısa olur; əksinə, daha aşağı həddən artıq yüklənmə qatlarında ərimə vaxtı bir neçə saniyəyə və ya daha çox uzana bilər. Bu "vaxt gecikməsi" xarakteristikası kabel mühafizəsində məqbuldur, çünki kabellər müəyyən istilik qabiliyyətinə və qısamüddətli həddindən artıq yükləmə qabiliyyətinə malikdir.

Sürətli işləyən qoruyucular tamamilə fərqli davranırlar. Aşağı ərimə nöqtəli lehim ləkələrinin "sürətləndirici" mexanizmi və daralmış boyun strukturunun cərəyan sıxlığının konsentrasiyası effekti sayəsində sürətli işləyən qoruyucular dövrəni millisaniyələr və hətta mikrosaniyələr ərzində təmizləyə bilir. Bu həddindən artıq sürət öz məqsədləri üçün deyil, yarımkeçirici cihazların (məsələn, IGBT-lər, SiC MOSFET-lər və rektifikator diodlar) dözə biləcəyi vaxt çərçivəsində nasazlıq cərəyanını aradan qaldırmaq üçün həyata keçirilir - yarımkeçiricilərin istilik dözümlülüyü adətən yalnız millisaniyələr səviyyəsindədir və adi qoruyucular bu mühafizə tələbini ödəyə bilməz.

Tətbiq Ssenariləri: Qoruma Hədəfləri Seçim Məntiqini Müəyyən edir

Sürətli və adi qoruyucuların tətbiq sərhədləri təbii olaraq onların müvafiq reaksiya xüsusiyyətləri ilə müəyyən edilir.

Adi qoruyucular ilk növbədə kabellərin və naqillərin həddindən artıq yüklənməsi və qısaqapanmadan qorunması üçün istifadə olunur. Kabellər müəyyən bir istilik ətalətinə malikdir; qısamüddətli həddindən artıq yüklənmələr dərhal izolyasiyanın zədələnməsinə səbəb olmur, buna görə də qoruyucu işində müəyyən bir gecikmə icazə verilir. Bu, adi qoruyucuların bina paylama və sənaye elektrik xətlərində niyə geniş istifadə edildiyini izah edir.

Tez işləyən qoruyucular isə yarımkeçirici güc cihazlarını və rektifikator birləşmələrini qorumaq üçün nəzərdə tutulmuşdur. Fotovoltaik çeviricilərdə, DC şarj stansiyalarında və enerji saxlama çeviricilərində (PCS), IGBT və SiC modulları həddindən artıq cərəyana qarşı olduqca həssasdırlar - qısaqapanma baş verdikdə, cərəyan yüzlərlə mikrosaniyə ərzində təmizlənməlidir, əks halda cihaz daimi zədələnəcəkdir. Sürətli işləyən qoruyucular bu tələbin həllidir.

Xüsusilə enerji saxlama sistemlərində (ESS) yüksək sürətli qoruyucuların tətbiqi çox vacibdir. Batareya klasterlərindəki qısaqapanma cərəyanları yüksək DC gərginliyi, yüksək cərəyan miqyası və təbii sıfır keçidinin olmaması ilə xarakterizə olunur, bu da kəsmə qabiliyyətinə və qövs söndürmə performansına ciddi tələblər qoyur. Enerjinin saxlanması üçün yüksək sürətli DC qoruyucuları nəinki sürətli reaksiya verməli, həm də yüksək gərginlikli sabit cərəyan şəraitində maneə törətmədən qövsləri etibarlı şəkildə söndürməli, eyni zamanda batareya qruplarının çatdıra biləcəyi son dərəcə yüksək qısaqapanma cərəyanlarını idarə etmək üçün kifayət qədər kəsmə qabiliyyəti təklif etməlidir.

IEC Təsnifatı: aR və gG arasındakı texniki bölgü

Beynəlxalq Elektrotexniki Komissiyasının (IEC) qoruyucu standartları nöqteyi-nəzərindən, sürətli işləyən və adi qoruyucular arasındakı fərq daha da ölçüldü və standartlaşdırıldı.

Adi qoruyucular adətən içəriyə düşürgG(tam diapazonlu kabel mühafizəsi) sinfi, tam həddindən artıq yüklənmə və qısaqapanmadan qorunma təklif edir, lakin nisbətən daha uzun işləmə müddəti ilə ümumi paylama və kabel mühafizəsi üçün uyğundur.

Sürətli təsir göstərən qoruyuculara aiddiraR(qismən diapazonlu yarımkeçirici qoruma) sinfi. aR qoruyucuları xüsusi olaraq yarımkeçirici cihazın qorunması üçün nəzərdə tutulmuşdur, son dərəcə aşağı I²t dəyərlərinə (keçid enerjisi) və güclü cərəyanı məhdudlaşdırma qabiliyyətinə malikdir. Onlar yarımkeçirici cihazların dayanma qabiliyyəti daxilində nasazlıq enerjisini məhdudlaşdıraraq, nasazlığın ən erkən mərhələsində nasazlıq cərəyanını kəsə bilər. aR qoruyucuları aşağı çoxlu həddindən artıq yüklənmədən qorunmur - bu funksiya aydın funksional iyerarxiya təşkil edərək idarəetmə sistemlərinə və ya kontaktorlara təyin edilir.

Galaxy Fuse: Yeni Enerji və Enerji Saxlama üçün Yüksək Sürətli Qoruyucu Həllər

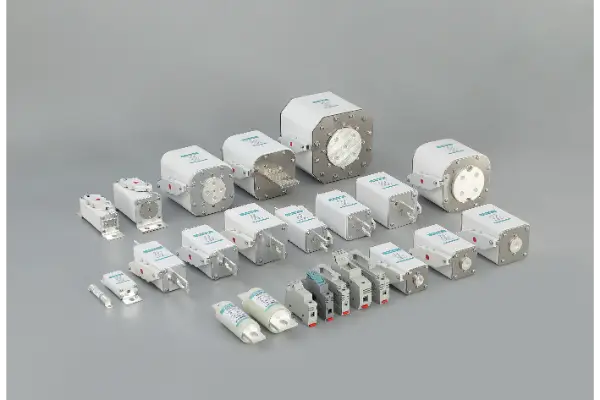

Galaxy Fuse40 ildən çox qoruyucu R&D və istehsalında təcrübəyə malikdir, sürətli fəaliyyət göstərən qoruyucu seqmentində dərin texniki təcrübə yaradır. Fotovoltaik çeviricilər, DC şarj stansiyaları və enerji saxlama çeviriciləri kimi yeni enerji tətbiqləri üçün Galaxy Fuse yüksək performanslı yüksək sürətli qoruyucuların geniş çeşidini təklif edir.

Enerji Saxlama Sistemi Xüsusi Yüksək Sürətli QoruyucularGalaxy Fuse üçün əsas diqqət sahəsidir. Enerji saxlama sistemləri ümumi sənaye tətbiqlərindən daha çox qoruyucu tələb edir: 1500V-ə qədər DC gərginlikləri, yüzlərlə kiloamperə çatan qısaqapanma cərəyanları və qapalı batareya mühitlərində mütləq qövs sönməsi və kəsilmə etibarlılığına ehtiyac. Galaxy Fuse enerji saxlama seriyası məhsulları, həddindən artıq nasazlıq şəraitində mikrosaniyə səviyyəsində cavab və etibarlı fasilə təmin etmək üçün optimallaşdırılmış boyunlu struktur dizaynları ilə birlikdə təmiz gümüş əriyən elementlərdən və yüksək təmizlikdə kvars qumu qövs söndürmə mühitindən istifadə edir.

Əsas Texniki Üstünlüklər:

●Saf Gümüş/Gümüşlə İşlənmiş Mis Elementləri:Aşağı ərimə nöqtəsi və yüksək keçiricilik sürətli reaksiya təmin edir

●Optimallaşdırılmış Boyunlu Quruluş:Ardıcıl qövs kəsilməsi üçün ərimə nöqtələrinə dəqiq nəzarət

●Yüksək Saflıqda Kvars Qum Qövsünün Söndürülməsi:Qövs enerjisini sürətlə mənimsəyir və maneələri aradan qaldırır

●Tam Sertifikatlaşdırma:Məhsullar IEC60269, GB13539 və digər beynəlxalq standartlara uyğundur, çoxsaylı seriyalar UL, TUV və CE sertifikatlarına malikdir

●Tam Texniki Məlumat Dəstəyi:Mühəndislər üçün dəqiq sistem mühafizəsi koordinasiya hesablamalarını asanlaşdıraraq ölçülmüş I²t əyriləri və kəsilmiş cərəyan əyriləri təmin edir.

Nəticə

Sürətli fəaliyyət göstərən və adi qoruyucular arasındakı fərq "sürətlə yavaş" səth səviyyəsindən çox kənara çıxır. Material seçimi və struktur optimallaşdırmasından tutmuş cavab mexanizmlərinə və IEC təsnifatına qədər, ikisi tamamilə fərqli mühafizə fəlsəfələrini təmsil edir.

Adi qoruyucular kabellərin "istilik qabiliyyətini" qoruyur; sürətli işləyən qoruyucular yarımkeçiricilərin "kövrək pəncərəsini" qoruyur. Bu gün sürətlə inkişaf edən yeni enerji və enerji saxlama sektorlarında sürətli işləyən qoruyucuların unikal dəyərini anlamaq və düzgün istifadə etmək hər bir enerji elektronikası mühəndisi üçün vacib bacarıqdır.

Galaxy Fuse – qlobal yeni enerji və enerji saxlama sistemləri üçün təhlükəsiz və etibarlı dövrə mühafizəsi həllərini təmin etməyə həsr olunmuş yüksək keyfiyyətli qoruyucu istehsalına 46 ildən artıqdır.

Enerjinin saxlanması və ya yeni enerji avadanlığı üçün yüksək sürətli qoruyucu seçimi ilə bağlı texniki dəstək üçün zəhmət olmasaGalaxy Fuse ilə əlaqə saxlayıntexniki komanda.
