DC kontaktorları və qoruyucuları birlikdə necə işləyir?

I. Funksional tərif: aydın şəkildə müəyyən edilmiş rolları olan ikiqat mühafizə arxitekturası

DC kontaktoru: İdarə edilə bilən icra açarı

DC kontaktoru idarəetmə sisteminin əmrləri altında yüksək güclü DC dövrələrini birləşdirən və ayıran elektromexaniki keçid cihazıdır. Doldurma stansiyasında onun əsas funksiyalarına aşağıdakılar daxildir:

• Doldurmağa Başlama/Stop İdarəsi: BMS və ya doldurma nəzarətçisindən verilən əmrlə doldurma yolunu qurmaq üçün bağlanır və tamamlandıqdan sonra əlaqəni kəsmək üçün açılır.

•Fövqəladə İzolyasiya: Sistem həddindən artıq temperatur, həddindən artıq gərginlik və ya izolyasiya nasazlıqları kimi anormal halları aşkar etdikdə əmrləri qəbul etdikdən sonra idarə olunan elektrik enerjisinin kəsilməsini həyata keçirir.

•Öncədən yükləmə idarəetməsi: Əsas dövrəyə enerji verilməzdən əvvəl başlanğıc cərəyanını məhdudlaşdırmaq üçün əvvəlcədən doldurulmuş rezistorla işləyir, avtobus kondansatörlərini qoruyur.

DC qoruyucu: Passiv Ultimate Qoruma Cihazı

Qoruyucu birdəfəlik qoruyucu elementdir ki, onlar geri dönməz ziyana səbəb olmamışdan əvvəl nasazlıq cərəyanlarını etibarlı şəkildə kəsir. DC doldurma stansiyalarında istifadə olunan yarımkeçirici dərəcəli sürətli qoruyucularla adi sənaye qoruyucuları arasında əsas fərqlər bunlardır:

•Mikrosaniyə səviyyəli cavab: Kontaktorun mexaniki işə salınması üçün tələb olunan onlarla millisaniyədən çox daha sürətli.

•Cərəyanı məhdudlaşdıran xüsusiyyət: Arızalı cərəyan enerjisini aşağı axın güc cihazlarının (IGBT/SiC) dayanıqlılıq sərhədləri daxilində məhdudlaşdırır.

•DC qövs söndürmə qabiliyyəti: Yenidən alovlanma riski olmadan 500V–1500V DC sistemlərində etibarlı kəsmə.

•Mövqeləşdirmə Xülasəsi: Kontaktör idarə olunan "təhlükəsizlik qapısıdır"; qoruyucu əvəzolunmaz "son müdafiə xətti" dir.

II. Koordinasiyalı Uyğunluğun Mühəndislik Məntiqi

Doldurma stansiyasının mühafizəsi dizaynı sadəcə olaraq eyni korpusda iki cihazı quraşdırmaqdan uzaqdır. Onların koordinasiya əlaqəsi laylı mühafizə arxitekturasının əsas texniki məntiqini təşkil edir.

Tipik Güc Dövrəsi Topologiyası

Şəbəkə Girişi → AC/DC Modulu → DC avtobusu → Qoruyucu → Əsas kontaktor → Əvvəlcədən doldurma kontaktı + Rezistor → Avtomobil interfeysi

Qoruma İerarxiyası və Cavab Vaxtı

Uyğunsuz Koordinasiyadan Tipik Uğursuzluq Rejimləri

Əsas dizayn meyarı: Qoruyucu keçirici I²t dəyəri qorunan kontaktorun qısaqapanmaya qarşı müqaviməti I²t dəyərindən ciddi şəkildə az olmalıdır.

III. Uyğunlaşma və Seçim üçün Beş Əsas Texniki Parametr

1. Nominal Gərginlik: Geniş Marja ilə DC-Xüsusi

DC cərəyanının təbii sıfır kəsişmə nöqtəsi olmadığı üçün qövsün sönməsi AC sistemlərində olduğundan daha çətindir. Buna görə DC-xüsusi qurğular üçün seçim məntiqi AC cihazlarından əsaslı şəkildə fərqlənir.

Seçim prinsipi: Həm qoruyucunun, həm də kontaktorun nominal gərginliyi sistemin maksimum DC avtobus gərginliyindən ≥ olmalıdır.

•800V doldurma platforması → Tövsiyə olunan 1000V DC və ya daha yüksək reytinq

•1500V enerji saxlama sistemi → 1500V DC və ya daha yüksək reytinq seçməlidir

Mühəndislik Xəbərdarlığı: DC üçün xüsusi cihazlar üçün AC reytinqli məhsulların dəyişdirilməsini qəti şəkildə qadağan edin. Arızanın kəsilməsi zamanı qövsün effektiv şəkildə söndürülməməsi fəlakətli nəticələrə səbəb ola bilər.

2. Nominal cərəyan: kontaktorlar üçün marja, qoruyucular üçün I²t hesablanması

DC kontaktoru:

• Davamlı cərəyan reytinqi doldurma stansiyasının maksimum çıxış cərəyanını aşmalıdır.

•Mühəndislik təcrübəsi faktoru: Təxminən 1,2× tövsiyə edilən seçim.

DC qoruyucu:

•Seçim yalnız nominal cərəyana əsaslanmamalıdır; I²t və qırılma qabiliyyəti hərtərəfli qiymətləndirilməlidir.

• Sigortanın əriməsi I²t qorunan yarımkeçirici modulun (IGBT/SiC) dayanıqlı I²t səviyyəsindən aşağı olmalıdır.

• Mühəndislik təcrübəsi faktoru: Təxminən 1,5× tövsiyə edilən seçim.

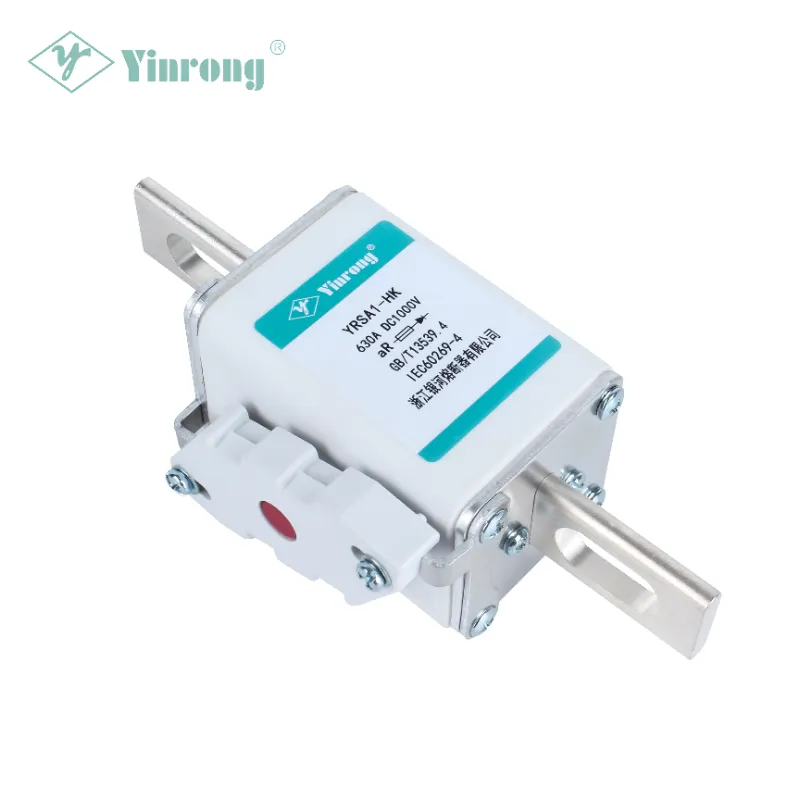

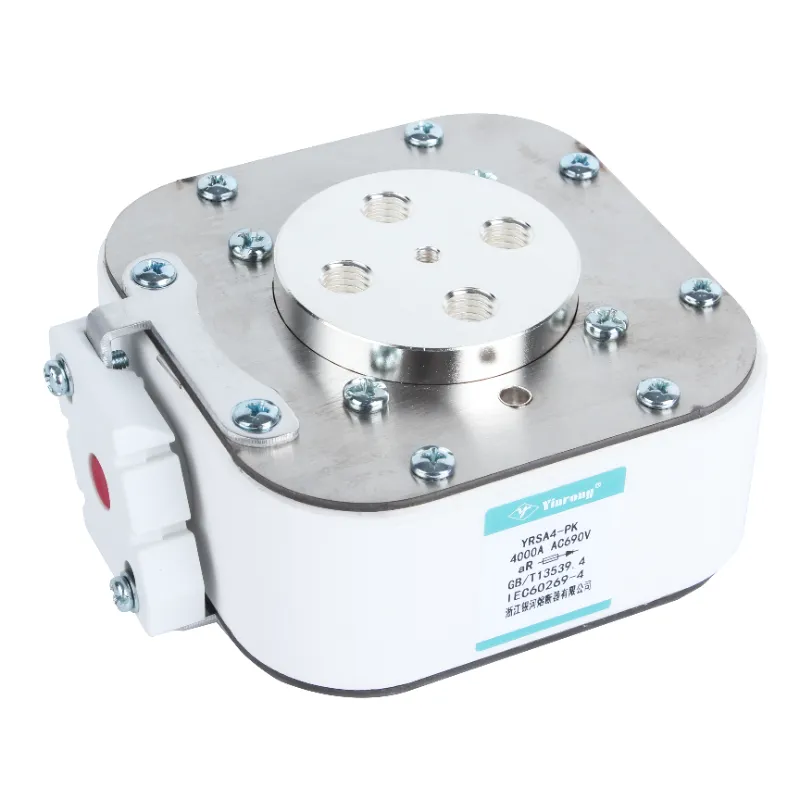

YRSA seriyası Zhejiang-dan olan Galaxy Fuse 690V-dən 1500V-a qədər nominal gərginlikləri və 10A-dan 3000A-a qədər nominal cərəyanları əhatə edir, gümüşlə örtülmüş saf mis və ya təmiz gümüş dəyişən kəsikli qoruyucu elementləri, yüksək möhkəmlikli alüminium oksidi keramika borularında yerləşdirilmiş, yüksək təmizliyə malik kvars kimi.

3. I²t Koordinasiya: Uyğun Dizaynın Əsas Parametri

I²t (amper-kvadrat-saniyə) qoruyucu və kontaktor uyğunluğu seçimində ən vacib kəmiyyət göstəricisidir.

Seçim Məhdudiyyətləri Əlaqələri:

Galaxy Fuse-un sürətli fəaliyyət göstərən qoruyucu seriyası aşağı I²t dəyərlərinə, güclü cərəyanı məhdudlaşdırma qabiliyyətinə və yüksək kəsilmə qabiliyyətinə malikdir, bu da onları yarımkeçirici cihazların və tam avadanlıqların qısaqapanmadan qorunması üçün uyğun edir.

4. Zaman-Cari Seçici Koordinasiya

Çox səviyyəli mühafizə arxitekturasında ilk növbədə nasazlıq nöqtəsinə ən yaxın olan qoruyucu qurğu işləməlidir.

5. Ətraf mühitin temperaturu və azalma

Doldurma stansiyaları -40°C aşağı temperaturdan +85°C yüksək temperatura qədər olan mühəndislik tələbləri ilə geniş mühitlərdə yerləşdirilir. Həm qoruyucular, həm də kontaktorlar faktiki mühit istiliyinə uyğun olaraq tutum azaldılmalıdır.

IV. Galaxy Fuse: DC Doldurma Stansiyasının Mühafizəsi üçün Peşəkar Seçim

1980-ci ildə əsası qoyulmuş,Zhejiang Galaxy Fuse Co., Ltd. Ar-Ge, sınaq, istehsal, satış və idxal / ixracı birləşdirən peşəkar qoruyucu müəssisədir. Keçmiş Maşınqayırma Nazirliyinin tabeliyində olan əsas müəssisə və Çində aparıcı qoruyucu istehsalçısı olan şirkətin əsas məhsulları fotovoltaik DC qoruyucularını, yeni enerjili avtomobil qoruyucularını və doldurma stansiyası qoruyucularını əhatə edir. Məhsullar IEC 60269, GB/T 13539.4 və digər beynəlxalq və yerli standartlara uyğundur və Avropa, Amerika, Cənub-Şərqi Asiya və Yaxın Şərq daxil olmaqla 80-dən çox ölkə və regiona ixrac edilir.

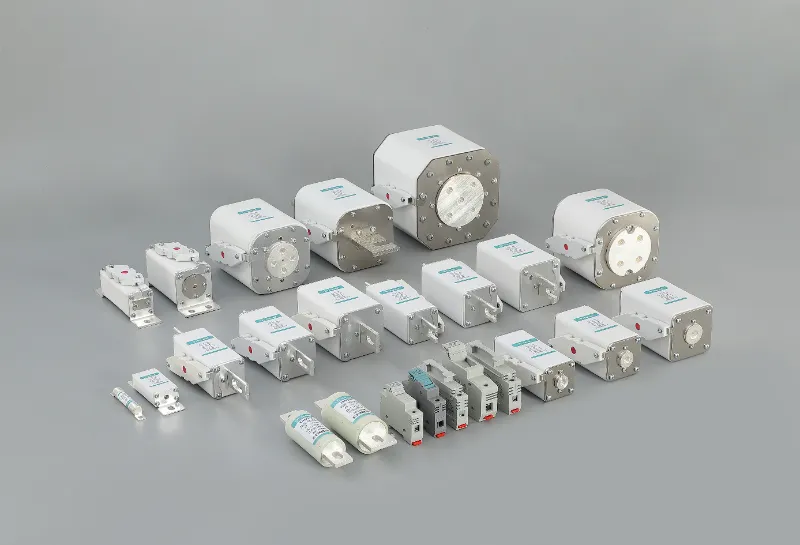

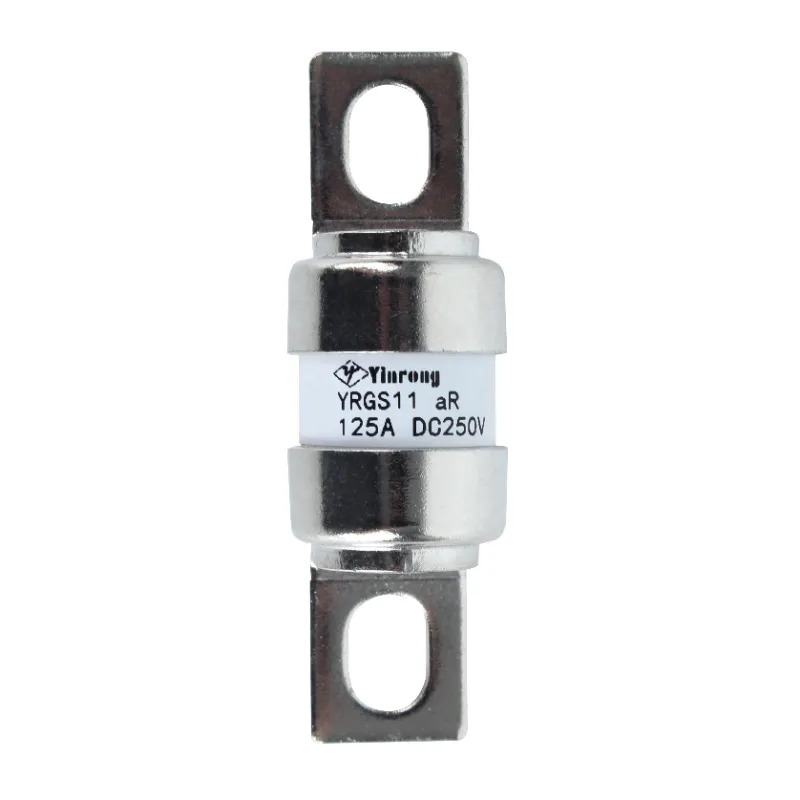

Doldurma Stansiyaları üçün Tövsiyə olunan DC Qoruma Məhsulları Seriyası

Galaxy Fuse-un Əsas Texniki Üstünlükləri

•Tam seriyalı beynəlxalq sertifikatlar: Bir çox seriyalar TÜV, UL, CE və CQC sertifikatlarından keçmişdir. İdarəetmə sistemləri IATF 16949, ISO 9001, ISO 14001 və ISO 45001 standartlarını əhatə edir.

•Yetkin Koordinasiya Həlləri: Əsas DC kontaktorları və yetkin seçim həlləri ilə geniş mühəndislik koordinasiya təcrübəsi.

•Tam Texniki Məlumat Dəstəyi: Kontaktorlarla dəqiq koordinasiya hesablamalarını asanlaşdırmaq üçün ölçülmüş I²t əyriləri və kəsilmiş cərəyan əyriləri təmin edir.

• Dərin Texniki Yığım: Sigorta məhsullarının istehsalı üçün 48-dən çox faydalı model və ixtira patentinə malikdir və 2017-ci ildə milli yüksək texnologiyalı müəssisə kimi tanınıb.

• Sənaye Standartında İştirak: Məhsullar GB/T 13539.4, IEC 60269 və bir çox digər beynəlxalq və yerli standartlara uyğundur.

V. Nəticə

DC doldurma stansiyalarında kontaktorların və qoruyucuların uyğunluğu texniki olaraq aşağıdakı kimi ümumiləşdirilə bilər: funksional təbəqələşmə, vaxt koordinasiyası və parametrlərin bir-birinə bağlanması.

•Qoruyucu IGBT/SiC və digər enerji yarımkeçiricilərinin təhlükəsizliyini təmin etmək üçün mikrosaniyə səviyyəli qısaqapanma cərəyanının kəsilməsini həyata keçirir.

•Kontaktor idarə olunan keçidin idarə edilməsinə, normal start/stop və fövqəladə təcrid əmrlərinin yerinə yetirilməsinə cavabdehdir.

• İkisi qarşılıqlı ehtiyat ehtiyatı kimi xidmət edir və ikili təhlükəsizlik maneəsi yaradır.

Düzgün uyğunlaşdıqda, hər biri laylı müdafiə ilə öz vəzifələrini yerinə yetirir; uyğun gəlmədikdə, nəticələr qorunma çatışmazlığından avadanlığın yanmasına qədər dəyişir.

40 ildən çox yüksək keyfiyyətli qoruyucu tədqiqat və istehsala həsr etməklə, Galaxy Fuse DC enerji doldurma stansiyaları üçün təhlükəsiz və etibarlı dövrə mühafizəsi həlləri təqdim etməyə sadiqdir.

DC doldurma stansiyasının mühafizə sistemləri üçün qoruyucu seçimi və ya kontaktorlarla koordinasiya üzrə texniki dəstək üçün zəhmət olmasaGalaxy Fuse texniki komandası ilə əlaqə saxlayın.
